球形石墨是鋰離子電池負極材料的一個重要分支，不僅粒度分布對于其性能影響巨大，顆粒 的球形度更是其最重要的特征。對于石墨的球形 度檢測，雖然圖像法是大家公認的測試方法，但 到底采用何種圖像技術以及何種測試條件，一直 沒有一個專業明確的定論。伴隨著最新球形石墨 國家標準 GB/T38887-2020 的全新發布，對于鋰 離子負極用球形石墨的球形度檢測總算有了正式 的相關標準。該標準采用動態成像技術，通過對 大量移動的石墨顆粒進行快速成像，從而得到每 一個石墨顆粒的灰度圖像，進而通過圖像處理技 術獲得每一個顆粒的球形度。

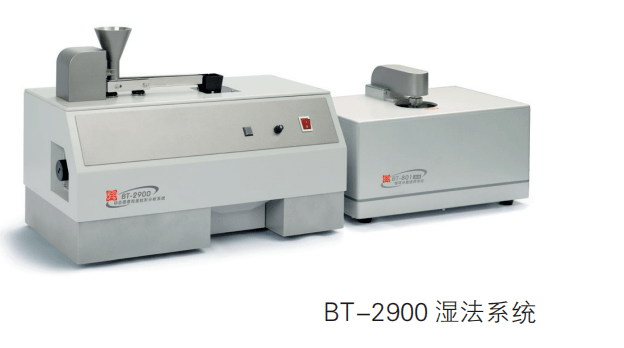

百特動態圖像顆粒分析儀 BT-2900多種透鏡組合可選，測試范圍更寬 進口高速 CCD，圖像幀率達到 120 幀 / 秒 白光面光源和 LED 藍光點光源組合，效率更高 顆粒識別速度≥ 10000 個 / 秒，大大提高了取樣代表性 能夠定量給出多種粒徑形態參數及分布，包括粒徑、長徑比、圓形度、面積等 自動的圖像處理與分析過程，包括閾值設定、切割、填充和提取等，操作快速簡便。

百特動態圖像顆粒分析儀BT-2900 基本性能指標

測試范圍：30-10000μm（干法）  2 - 3500μm（濕法） 放大倍數：5-400 倍（鏡頭可選） 重復性誤差：≤ 1%（國標樣 D50 偏差） 準確性誤差：≤ 1%（國標樣 D50 偏差） 進口高速 CCD：120 幀 / 秒 顆粒識別速度：≥ 10000 個 / 分鐘 分析項目：（1）粒度：包括粒度分布、 典型值、最大粒徑、特定區間含量、 大于或小于某粒徑的含量。（2）粒形： 長徑比及分布、圓形度及分布、顆粒 圖像 輸出項目：包括原始參數（包括樣品 信息、測試信息等），分析數據（包 括粒度分布、長徑比、圓形度及其典 型數據等），分布圖形（區間分布直 方圖和累計分布曲線等） 電壓：AC220V、50/60Hz  體積：610×300×440mm（主機） 重量：26kg

百特動態圖像顆粒分析儀BT-2900 突出特點

干法系統采用電磁振動進樣和自由落體分散 技術：進樣均勻、連續。濕法系統采用離心 循環分散系統，流速可調，分散充分。兩者 切換極其簡便。 高速 CCD 和高速圖像識別軟件：拍攝速度 遠遠大于顆粒流動速度，圖像無拖尾現象。 采用多線程和邊緣識別技術的圖像處理軟 件，每分鐘能處理超過 10000 個顆粒，使拍 攝與處理同步，提高了準確性和重復性。 適用廣泛：干法適用于粗顆粒，團聚體的粒 徑粒形分析，尤其適合數百微米至毫米級的 粗顆粒及團聚體。濕法適用于較細顆粒的粒 度粒形分析。
